Rohrleitungen einbauen: Planung und Installation der Heizung

Stellen Sie sich vor, Sie haben die perfekte neue Wärmepumpe installiert, aber im Schlafzimmer ist es kalt, während das Bad überhitzt. Das Problem liegt oft nicht am Kessel, sondern in den Adern des Hauses: den Rohrleitungen für die Heizung. Eine schlecht geplante oder schlampig installierte Rohrleitung kann selbst das effizienteste System ruinieren. In Österreich, wo wir strenge Standards bei der Energieeffizienz haben, ist die korrekte Verlegung entscheidend für Ihren Geldbeutel und Ihr Wohlbefinden.

Dieser Leitfaden führt Sie durch die kritischen Schritte von der ersten Skizze bis zur letzten Schraube. Wir schauen uns an, wie Sie Rohrdurchmesser richtig wählen, welche Verlegearten sich für Ihr Haus eignen und worauf Sie bei der Verbindungstechnik achten müssen, um Leckagen zu vermeiden. Ob Sie ein Einfamilienhaus sanieren oder einen Neubau planen - hier finden Sie das nötige Handwerkswissen.

Die Basis: Warum der Rohrleitungsplan alles entscheidet

Viele Heimwerker greifen sofort zum Rohrschneider, bevor sie auch nur eine Linie auf Papier gezeichnet haben. Das ist ein teurer Fehler. Der Rohrleitungsplan ist keine Formalität, sondern das Herzstück Ihrer Heizung. Er bestimmt, wie viel Wärme jeder Raum bekommt und wie lange das Wasser unterwegs ist, bis es wieder im Kessel ankommt.

Bevor Sie Material kaufen, müssen Sie die Position aller Heizkörper festlegen. Diese Entscheidung beeinflusst die gesamte Hydraulik. Ein Fachmann berechnet hier die benötigte Leistung pro Quadratmeter unter Berücksichtigung der Dämmung und Fensterflächen. Wenn Sie diese Berechnungen überspringen, riskieren Sie, dass die Pumpenleistung nicht ausreicht oder einzelne Kreise "abgewürgt" werden.

• Anzahl der Heizkörper: Definieren Sie genau, wo Wärme gebraucht wird.
• Standort der Steuerung: Planen Sie Platz für Thermostate und eventuelle Sensoren ein.
• Zugänglichkeit: Stellen Sie sicher, dass Wartungsklappen später erreichbar bleiben.

Sternförmig oder Ringförmig? Die richtige Verlegeart wählen

Nicht jedes Haus braucht dieselbe Art der Rohrverteilung. Es gibt zwei Hauptmethoden, und die Wahl hängt stark von der Gebäudestruktur ab.

Die sternförmige Verlegung ist heute der Standard in modernen Einfamilienhäusern und Bungalows. Hier geht von einem zentralen Verteiler im Keller oder Technikraum für jeden einzelnen Heizkörper ein eigenes Rohrpaar (Vor- und Rücklauf) direkt hin. Der große Vorteil? Jeder Kreis ist unabhängig regulierbar. Wenn Sie im Kinderzimmer die Heizung drosseln, hat das null Einfluss auf das Wohnzimmer. Diese Methode erfordert allerdings mehr Rohrmaterial und längere Wege.

Bei der ringförmigen Verlegung sieht es anders aus. Sie kommt meist bei mehrgeschossigen Gebäuden oder Mehrfamilienhäusern zum Einsatz. Hier führen vertikale Steigleitungen durch die Etagen, und die Heizkörper werden quasi "in Reihe" geschaltet. Das spart Material und Platz, da weniger Rohre quer durch die Decken geführt werden müssen. Der Nachteil ist die schlechtere Regelbarkeit einzelner Räume, da der Durchfluss in einem Strang von allen angeschlossenen Heizkörpern abhängt.

Dimensionierung: Der Rohrdurchmesser macht den Unterschied

Ein zu dünnes Rohr bremst den Wasserdurchfluss und erzeugt Geräusche. Ein zu dickes Rohr erhöht die Trägheit des Systems und verschwendet Energie. Für die sternförmige Verlegung gibt es bewährte Faustformeln, die Ihnen die Arbeit erleichtern.

Für die Hauptleitungen vom Kessel zum Verteiler setzen Profis meist Rohre mit einem Durchmesser von 26 mm ein. Von dort gehen die Einzelkreise ab. Für Heizkörper mit einer Leistung bis zu 7 kW verwenden Sie idealerweise 20 mm starke Rohre. Bei kleineren Heizkörpern mit maximal 3,5 kW Leistung reichen oft schon 16 mm aus. Diese Werte sind Richtwerte; bei langen Wegen oder besonderen hydraulischen Bedingungen muss ein Installateur nachrechnen.

Bei der ringförmigen Verlegung ist pauschales Raten gefährlich. Da der Durchfluss kumuliert zunimmt, je weiter man im Strang vordringt, müssen die Dimensionen exakt berechnet werden. Ignorieren Sie dies, fließt im letzten Zimmer kaum noch warmes Wasser an.

Materialkunde: Kupfer, Stahl oder Kunststoff?

Das Material Ihrer Rohre diktiert die Verbindungstechnik. Sie können nicht einfach irgendeinen Fitting nehmen. Jede Kombination hat ihre eigenen Regeln.

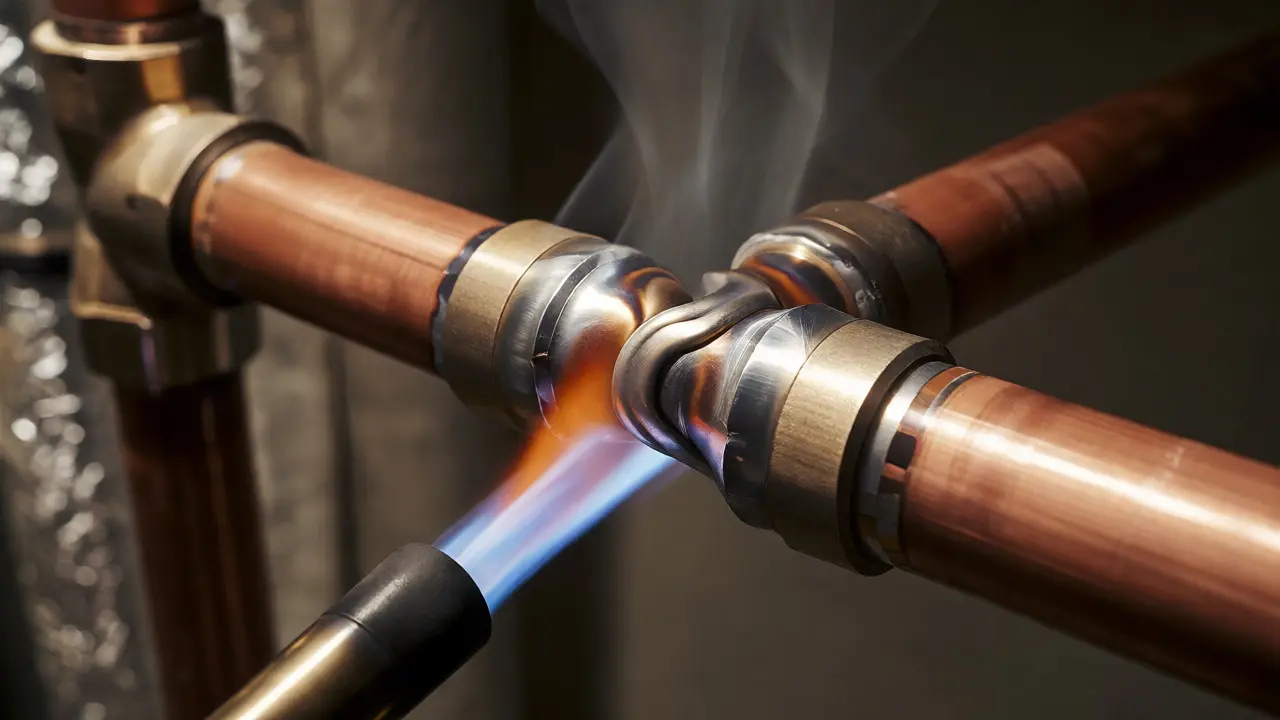

Kupferrohre sind der Klassiker. Sie sind langlebig und robust, erfordern aber Lötkenntnisse. Das Verlöten ist sauber und dicht, wenn man es beherrscht. Achten Sie darauf, dass die Rohrenden entgratet sind, bevor Sie löten, sonst entstehen scharfe Kanten, die Turbulenzen im Wasserstrom verursachen.

Stahlrohre werden oft in älteren Anlagen oder industriellen Umgebungen gefunden. Sie werden klassisch mit Gewinden verschraubt. Das erfordert einen Gewindeschneider und Geduld. Undichte Gewindeverbindungen sind eine häufige Ursache für feuchte Flecken an der Wand.

Modernere Systeme nutzen oft Verbundrohre oder reine Kunststoffrohre (wie PE-X). Diese werden häufig gepresst oder geklemmt. Das Pressverfahren ist schnell und erfordert spezielles Werkzeug, bietet aber extrem zuverlässige Verbindungen ohne offene Flammen oder Gewindedichtungen. Egal welches Material: Verwenden Sie immer die passenden Fittings. Mischen Sie nie Materialien ohne Zwischenstücke.

Schritt-für-Schritt: Die praktische Installation

Haben Sie den Plan finalisiert und das Material besorgt? Dann geht es ans Eingemachte. Arbeiten Sie systematisch, um Chaos zu vermeiden.

1. Auslegen: Legen Sie die Rohre grob nach dem Plan aus, bevor Sie schneiden. So sehen Sie frühzeitig Konflikte mit Balken oder anderen Leitungen.
2. Zuschneiden: Messen Sie millimetergenau. Nutzen Sie einen speziellen Rohrschneider für saubere, rechtwinklige Schnitte. Eine Metallsäge mit Führung funktioniert auch, ist aber langsamer.
3. Entgraten: Entfernen Sie Späne und Grate an den Schnittkanten mit einer Metallfeile. Scharfe Kanten verletzen Dichtungen und stören den Fluss.
4. Verbinden: Löten, pressen oder schrauben Sie die Fittings an. Bei Stahlrohren schneiden Sie jetzt das Außengewinde.
5. Markieren: Beschriften Sie jedes Rohr eindeutig als Vorlauf oder Rücklauf. Das klingt banal, rettet Ihnen aber Stunden beim späteren Anschluss.
6. Befestigen: Fixieren Sie die Rohre mit Schellen an der Wand oder im Boden. Lassen Sie genug Abstand zur Oberfläche, falls später Isolierungen angebracht werden sollen.

Anschluss an den Heizkörper und Isolierung

Der letzte Schritt ist die Anbindung an die Heizkörper. Hier gilt eine eiserne Regel: Der Vorlauf (das heiße Wasser) kommt oben rein, der Rücklauf (das abgekühlte Wasser) geht unten raus. Vertauschen Sie das, funktioniert die Konvektion im Heizkörper nicht richtig, und er bleibt lauwarm.

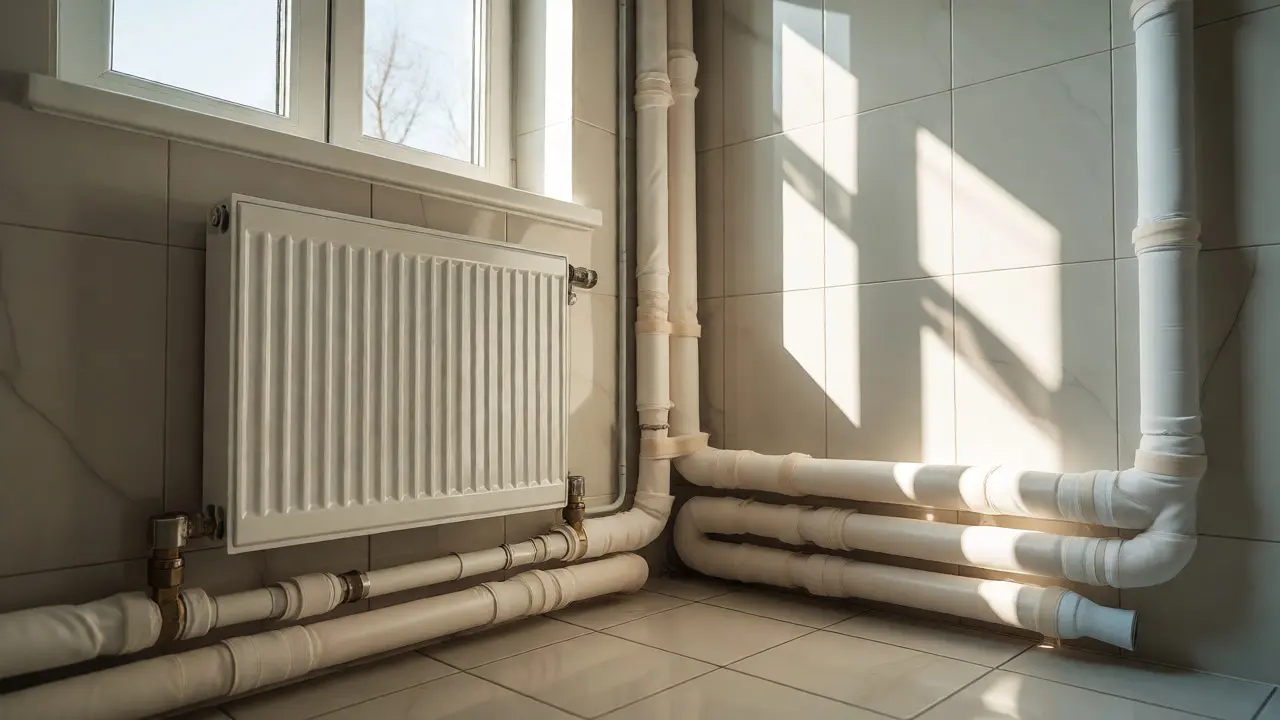

Nach dem mechanischen Anschluss folgt die Isolierung. Unisolierte Rohre geben Wärme dort ab, wo Sie sie nicht brauchen - im Keller oder in der Wand. Dies führt zu unnötigem Wärmeverlust. Bringen Sie eine passende Ummantelung an, besonders dort, wo Rohre durch unbeheizte Räume führen. Das verbessert die Effizienz Ihres Systems messbar.

Zum Schluss sollte ein hydraulischer Abgleich durchgeführt werden. Dabei stellt der Fachmann sicher, dass alle Kreise gleichmäßig mit Wasser versorgt werden. Ohne diesen Schritt heizen Sie ineffizient, egal wie gut die Rohre liegen.
