Klebetechnik am Bau? Presszangen, Crimper und Verbinder richtig einsetzen

Es klingt nach einem Widerspruch: Klebetechnik und Presszangen im selben Atemzug? Wenn Sie als Elektriker oder Handwerker auf der Baustelle stehen, wissen Sie genau, worum es geht. Es ist kein Fehler in der Überschrift - es ist die Realität moderner Installationen. Wir verbinden nicht nur mechanisch, wir sichern, isolieren und dichten ab. Doch während das Wort „Kleber“ oft an Dichtungen für Fenster oder Fugen denkt, dominieren in der Elektroinstallation Presszangen, Werkzeuge zur Herstellung von elektrischen Kontakten durch Verformung von Metallklemmen auf Leitungsadern und Crimper, Spezialwerkzeuge zum Zusammenpressen von Kabeln mit Steckern oder Klemmen für einen sicheren Stromfluss das Bild. Hier zählt nicht die Haftung eines Klebstoffs, sondern die perfekte metallische Verbindung.

Warum ist diese Unterscheidung so wichtig? Weil eine schlechte Crimpverbindung Feuer fangen kann, während ein falsch gewählter Kleber nur undicht wird. In diesem Artikel klären wir, welche Werkzeuge Sie wirklich brauchen, wann hydraulische Kraft nötig ist und wie Sie Verbindungen herstellen, die den VDE-Normen standhalten. Keine Theorie, nur Praxiswissen für Ihre nächste Montage.

Die Grundlagen: Warum Crimpen besser ist als Löten oder Schrauben

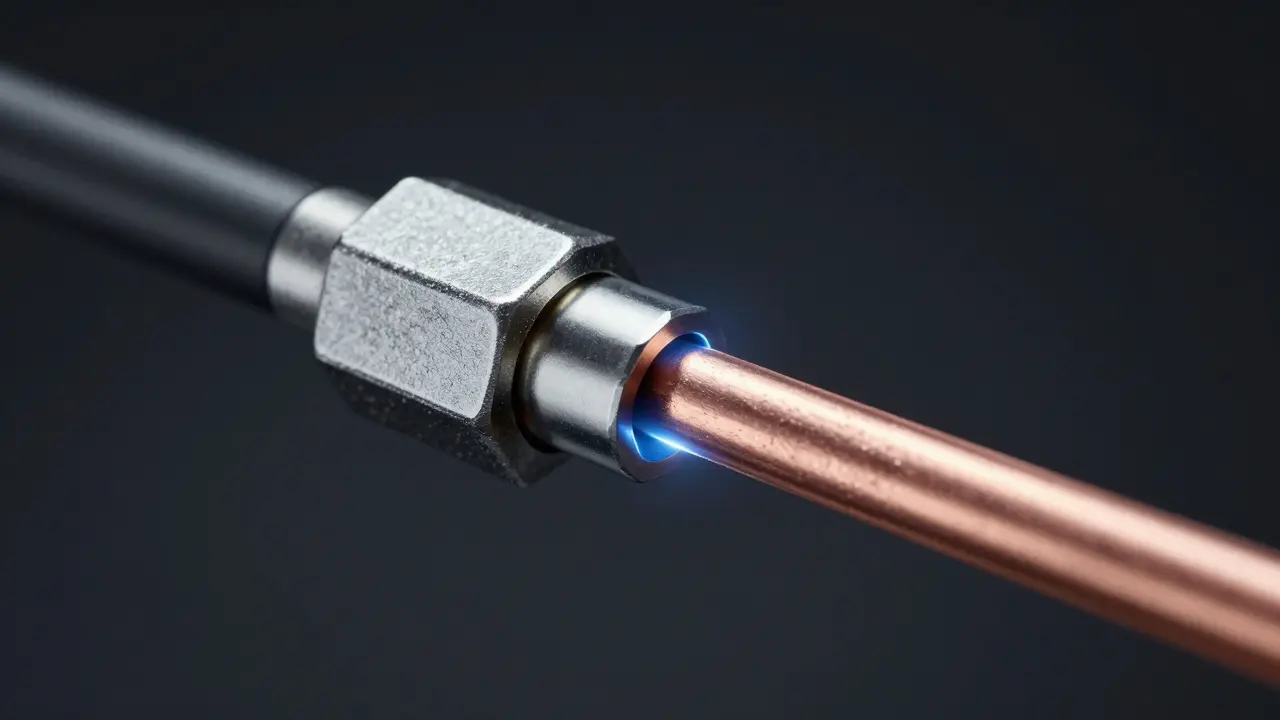

Viele Hobbyelektriker greifen noch zur Schraubklemme. Das funktioniert für kleine Reparaturen im Haushalt. Auf der Baustelle, bei Gewerbeobjekten oder wenn Sie lange Leitungslagen verlegen, ist das jedoch Zeitverschwendung und oft auch unsicher. Das Crimpen, Verfahren zur Herstellung einer gasdichten Verbindung zwischen Kabelader und Anschlussstück durch plastische Verformung bietet drei entscheidende Vorteile:

• Gasdichte Verbindung: Beim Pressen werden die Oberflächen so stark beansprucht, dass keine Luft eingeschlossen bleibt. Oxidation (Rost) findet kaum statt, was den Übergangswiderstand über Jahre niedrig hält.
• Geschwindigkeit: Ein erfahrener Installateur crimpet in Sekunden. Eine Schraubklemme erfordert Feinmotorik und mehr Zeit pro Verbindung.
• Vibrationsfestigkeit: In Industrieanlagen oder Fahrzeugen lösen sich Schrauben durch Vibrationen. Eine richtig gecrimpte Verbindung bleibt sitzen.

Das Problem liegt in der Ausführung. Ein ungleichmäßig gepresster Kabelschuh führt zu erhöhtem Widerstand. Dieser Widerstand erzeugt Wärme. Wärme schmilzt Isolierung. Und das endet im Worst-Case-Szenario mit einem Brand. Deshalb ist das richtige Werkzeug nicht optional, sondern gesetzlich vorgeschrieben (VDE 0620).

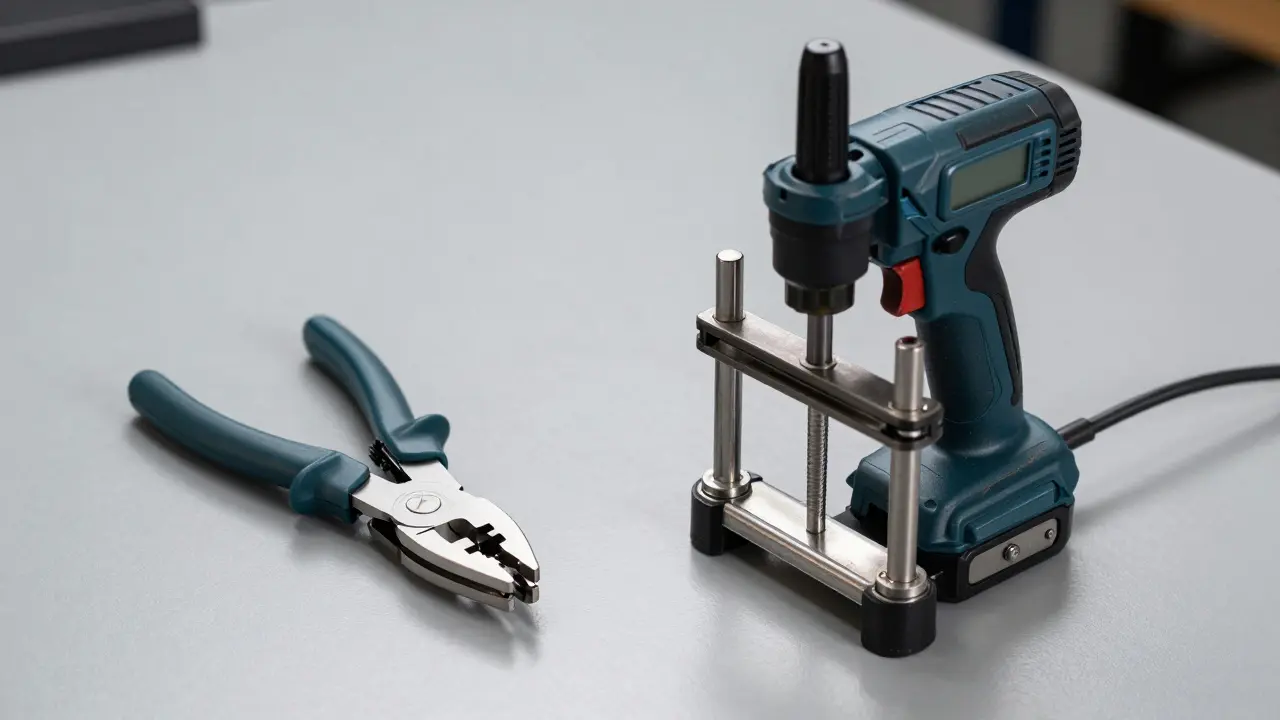

Manuell vs. Hydraulisch: Die richtige Wahl für Ihren Querschnitt

Nicht jede Zange eignet sich für jeden Job. Die Entscheidung hängt primär vom Kabelquerschnitt ab. Hier gibt es eine klare Grenze:

Wenn Sie im Wohnungsbau arbeiten und mostly Leitungen von 1,5 mm² bis 2,5 mm² verlegen, reicht eine hochwertige manuelle Zange wie die Lapp CRIMPZANGE CSA 0760, Professionelle manuelle Crimpzange für kleine Kabelschuhe und Verbinder. Sie ist leicht, schnell und passt in jede Westentasche. Sobald Sie jedoch in den Bereich der Starkstromversorgung gehen - denken Sie an Verteilerkästen mit 16 mm², 35 mm² oder sogar 95 mm² Leitungen - wird Muskelkraft zum Flaschenhals.

Hier kommen hydraulische Systeme ins Spiel. Modelle wie der Haupa SD300-6, Akkubetriebenes hydraulisches Presswerkzeug für große Querschnitte übernehmen die schwere Arbeit. Der Vorteil ist nicht nur die Kraft, sondern die Reproduzierbarkeit. Bei jedem Griff wird exakt derselbe Druck aufgebaut. Das bedeutet: Keine Überraschungen bei der Abnahme durch den Versorger.

Die Rolle der Verbinder: Mehr als nur Metallteile

Oft wird das Werkzeug gelobt, aber das Material vergessen. Der Kabelschuh, Metallhülse zur elektrischen Verbindung von Leitungsadern ist genauso wichtig wie die Zange. Es gibt zwei Haupttypen:

1. Rundverbinder: Für Schraubanschlüsse an Motoren oder älteren Sicherungskästen. Sie erfordern eine spezielle Rundform-Matrix in Ihrer Zange.
2. Flachverbinder (F-Verbinder): Der Standard für moderne Schraubklemmen und Reihenklemmen. Sie benötigen eine Flachform-Matrix.

Achten Sie darauf, dass Ihr Werkzeug wechselbare Einsätze hat. Eine Zange, die nur für einen Typ geeignet ist, ist auf der Baustelle nutzlos, da sich die Anforderungen von Projekt zu Projekt ändern. Markenhersteller wie Knipex oder Wera bieten Systeme an, bei denen Sie die Matrizen in Sekundenschnelle austauschen können. Das spart Geld, weil Sie nicht drei verschiedene teure Geräte kaufen müssen.

Daneben gibt es sogenannte "Isolierte Verbinder". Diese haben bereits eine Kunststoffhülle. Sie sparen Ihnen den Schritt des Nachisolierens mit Schrumpfschläuchen. Allerdings müssen Sie sicherstellen, dass Ihre Zange die Hülle nicht zerdrückt, sonst verlieren Sie die Isolationswirkung. Prüfen Sie vor dem Kauf, ob Ihr Modell isolierte und nicht-isolierte Schuhe verarbeiten kann.

Fehlersuche: Was passiert bei falschem Crimpen?

In der Praxis scheitert es oft an kleinen Details. Laut Statistiken des Deutschen Elektroinstallateur-Verbands sind 38% aller Fehler bei Kabelverbindungen auf falsch gewählte Pressformen zurückzuführen. Das heißt: Sie haben die richtige Zange, aber die falsche Matrix eingelegt. Das Ergebnis ist ein lockerer Kontakt.

Ein weiterer häufiger Fehler ist das unvollständige Schließen der Zange. Bei manuellen Modellen fühlt man oft, ob der Widerstand steigt. Bei hydraulischen Systemen mit automatischer Abschaltung ist das schwieriger. Hier hilft nur regelmäßige Wartung. Kalibrieren Sie Ihre Druckkraft alle 500 Crimpvorgänge. Klingt nach viel Arbeit? Ja. Aber ein einziger Ausfall wegen Überhitzung kostet mehr als eine halbe Stunde Wartung.

Prüfen Sie Ihre Verbindungen immer optisch. Eine gute Crimpstelle zeigt keine Lücken zwischen Ader und Metallhülse. Wenn Sie die Leitung leicht ziehen, sollte sie nicht herausrutschen. Für kritische Anwendungen messen Sie den Übergangswiderstand. Er muss unter 1 mΩ liegen (laut VDE 0620). Dafür benötigen Sie ein spezielles Messgerät, das jeder professionelle Betrieb besitzen sollte.

Zukunftstrends: Smartes Werkzeug für smarte Gebäude

Die Baubranche digitalisiert sich rasant. Auch hier dringt die Technologie vor. Neue akkubetriebene Presszangen wie der Haupa Smart integrieren Sensoren. Sie speichern jeden Crimpvorgang digital. Welche Kraft wurde angewendet? Wurde der Vorgang vollständig abgeschlossen? Diese Daten lassen sich später abrufen, um die Qualitätssicherung zu dokumentieren.

Das klingt vielleicht erst mal nach Bürokratie, aber für große Projekte ist es Gold wert. Wenn es zu einem Defekt kommt, können Sie nachweisen, dass die Installation nach Norm durchgeführt wurde. Zudem warnen diese Geräte Sie sofort, wenn eine Verbindung nicht korrekt war. Kein Raten mehr, ob der Kontakt sitzt. Die Zange sagt es Ihnen.

Der Markt wächst jährlich um etwa 4,2%. Der Trend geht klar zu mobilen, akkubetriebenen Lösungen. Stationäre Bördelgeräte bleiben in der Fertigung, aber auf der Baustelle gewinnt Mobilität. Wer heute noch rein manuell arbeitet, verliert an Wettbewerbsfähigkeit, besonders bei größeren Objekten.

Praxistipps für den Alltag

Wie bringen Sie all das zusammen? Hier sind konkrete Schritte für Ihre tägliche Arbeit:

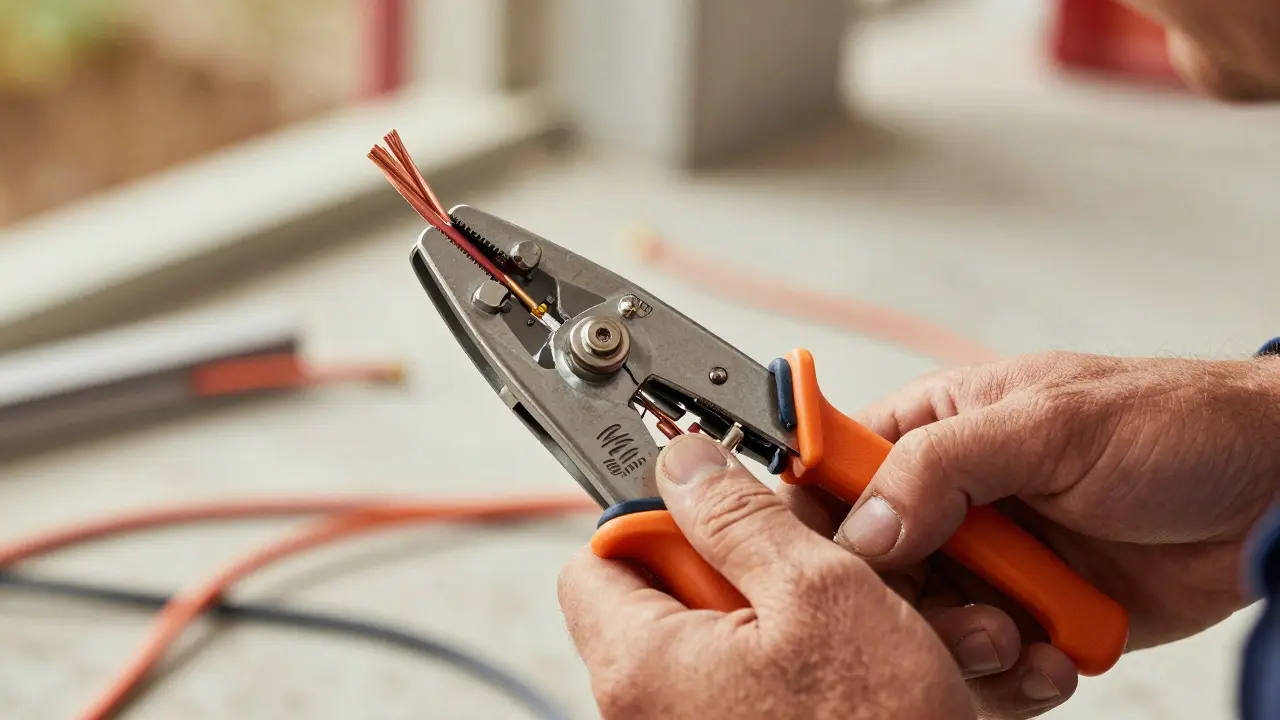

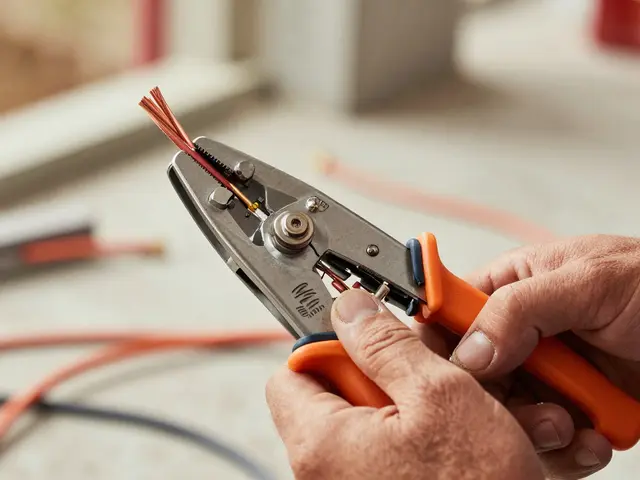

• Abisolieren zuerst: Nutzen Sie eine präzise Abisolierzange (z.B. Knipex), die den Kupferdraht nicht verletzt. Eine verletzte Ader bricht später oder hat höhere Widerstände.
• Größe prüfen: Legen Sie nie einfach einen Schuh drauf. Messen Sie den Querschnitt. Ein 2,5 mm² Kabel braucht einen anderen Schuh als ein 4 mm² Kabel.
• Werkzeug warten: Reinigen Sie die Matrizen regelmäßig von Staub und Fett. Schmiermittel können die Haftreibung verändern und zu ungenauen Pressungen führen.
• Schulung nutzen: Hersteller bieten oft Schulungen an. Nehmen Sie teil, besonders wenn Sie auf neue hydraulische Systeme umsteigen. Die Lernkurve ist steil, aber nach wenigen Tagen sicher bedienbar.

Vergessen Sie nicht die persönliche Schutzausrüstung. Arbeiten mit hydraulischem Druck birgt Risiken. Tragen Sie immer Schutzbrille, falls Teile abspringen sollten. Und achten Sie auf saubere Arbeitsplätze. Ein verschmutzter Kontakt ist ein schwacher Kontakt.
