Ein kleiner Wasserstrahl, der in die falsche Steckdose gelangt, oder ein Haarföhn, der im Bad abstürzt - in Feuchträumen ist die Gefahr eines Stromschlags extrem hoch. Wasser leitet Strom, und unser Körper tut das in einer feuchten Umgebung nur noch besser. Damit aus einem Missgeschick kein lebensgefährlicher Unfall wird, gibt es strenge Regeln. Wer heute ein Bad renoviert oder ein Haus baut, kommt an einem Fehlerstromschutzschalter nicht vorbei. Aber wissen Sie auch, welche IP-Schutzarten in welcher Zone gelten und warum ein einfacher Sicherungskasten oft nicht ausreicht?
Die goldene Regel: 30 mA sind Pflicht
Im Badezimmer oder in der Waschküche ist nicht jeder FI-Schalter gleich. Die Norm schreibt vor, dass der Bemessungsfehlerstrom maximal 30 mA betragen muss. Warum dieser Wert? Weil ein Strom dieser Stärke in der Regel noch nicht ausreicht, um eine tödliche Herzkammerflimmern auszulösen, aber hoch genug ist, um technische Leckströme zu ignorieren. Wenn Sie einen RCD mit 300 mA einbauen, schützen Sie zwar die Anlage vor einem Brand, aber nicht den Menschen vor dem Stromschlag.
Die DIN VDE 0100-701 und die Installationszonen

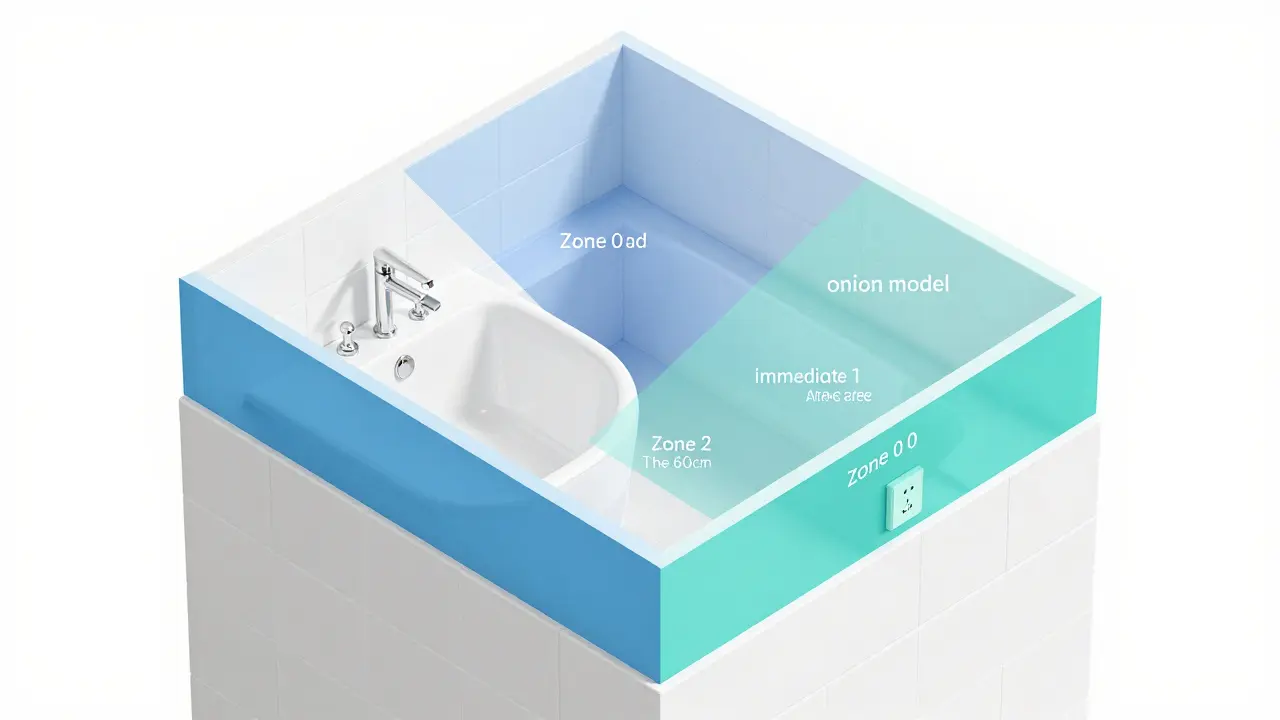

In Deutschland regelt die DIN VDE 0100-701 ganz genau, was im Bad erlaubt ist. Man kann sich das wie ein Sicherheits-Zwiebelmodell vorstellen: Je näher man an die Wasserquelle (Dusche, Badewanne) kommt, desto strenger werden die Anforderungen. Die Norm unterteilt den Raum in verschiedene Zonen.
- Zone 0: Das Innere der Badewanne oder der Duschwanne. Hier darf nur Equipment installiert werden, das extrem geschützt ist (z.B. Unterwasserleuchten).
- Zone 1: Der Bereich direkt über der Badewanne oder der Dusche (bis 2,25 m Höhe).
- Zone 2: Der Bereich bis zu 60 cm vom Rand der Zone 1 entfernt.
- Zone 3: Alle restlichen Bereiche des Raums, die nicht in Zone 0, 1 oder 2 fallen.
Ein wichtiger Punkt für die Planung: Steckdosen und Schalter in den Zonen 0, 1 und 2 sind absolut tabu. Wer hier eine Dose platziert, riskiert nicht nur die Abnahme durch den Prüfer, sondern die Sicherheit aller Nutzer.
IP-Schutzarten: Mehr als nur ein Kunststoffdeckel
Damit Geräte in Feuchträumen nicht durch Spritzwasser einen Kurzschluss verursachen, kommen die sogenannten IP-Schutzarten zum Einsatz. Die erste Ziffer beschreibt den Schutz gegen Fremdkörper (Staub), die zweite den Schutz gegen Wasser.
| Bereich / Zone | Erforderliche Schutzart | Bedeutung |
|---|---|---|
| Zone 3 (Allgemein) | IP44 | Spritzwassergeschützt |
| Zone 2 (bis 60 cm) | IP65 | Strahlwassergeschützt / Staubdicht |
| Spezialbereiche/Einbauten | IP67 | Kaltwasser-tauchgeschützt |
Eine Steckdose mit IP44 ist der Standard für den Bereich außerhalb der direkten Spritzzone. Sie verhindert, dass Feuchtigkeit in das Gehäuse eindringt. Wenn Sie jedoch eine Leuchte direkt über dem Waschbecken installieren, sollten Sie auf IP65 setzen, da hier mit einer höheren Feuchtigkeitsbelastung und direkten Wasserspritzern zu rechnen ist.
Praxis-Tipps für die Installation
Wenn Sie Ihre Elektroinstallation planen, sollten Sie nicht nur das Minimum der Norm erfüllen, sondern strategisch vorgehen. Ein häufiger Fehler ist es, das gesamte Badezimmer an einen einzigen FI-Schalter zu hängen. Wenn dann der Föhn einen Defekt hat, bleibt man im Dunkeln stehen, weil auch das Licht ausfällt.

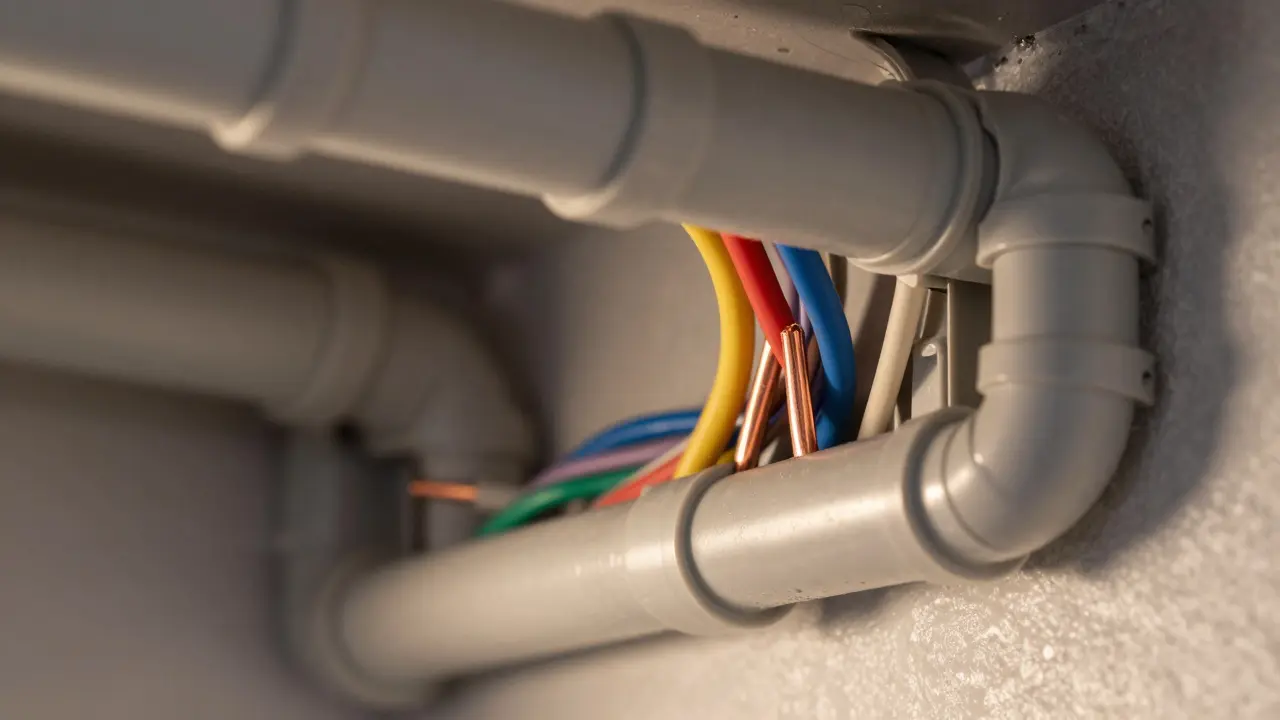

Die bessere Lösung ist eine Trennung von Licht- und Steckdosenstromkreisen. So bleibt beim Auslösen des Steckdosen-RCD die Beleuchtung erhalten, was in einer Paniksituation oder bei einem Unfall extrem wichtig ist. Zudem sollten alle Leitungen in geschützten Installationsrohren geführt werden. Das verhindert nicht nur mechanische Schäden, sondern stoppt auch das Wandern von Feuchtigkeit entlang der Kabel.
Für die Hardware gibt es verschiedene Ausführungen. Hersteller wie ABB bieten neben dem klassischen FI-Schalter auch sogenannte FI/LS-Schalter an. Diese kombinieren den Fehlerstromschutz mit einem Überlastschutz (Sicherung) in einem einzigen Modul. Das spart Platz im Verteilerkasten und macht die Fehlersuche einfacher.
Wann ist ein Upgrade zwingend nötig?
In vielen Altbauten fehlen FI-Schalter komplett. Hier greift eine wichtige Regel der Norm: Sobald ein neuer Steckdosenstromkreis eingebaut wird oder eine bestehende Steckdose verlegt wird, muss ein RCD nachgerüstet werden. Das bedeutet: Wer im Zuge einer Badrenovierung die Steckdose vom Spiegel an eine andere Wand verschiebt, muss die gesamte Leitung über einen Fehlerstromschutzschalter absichern.

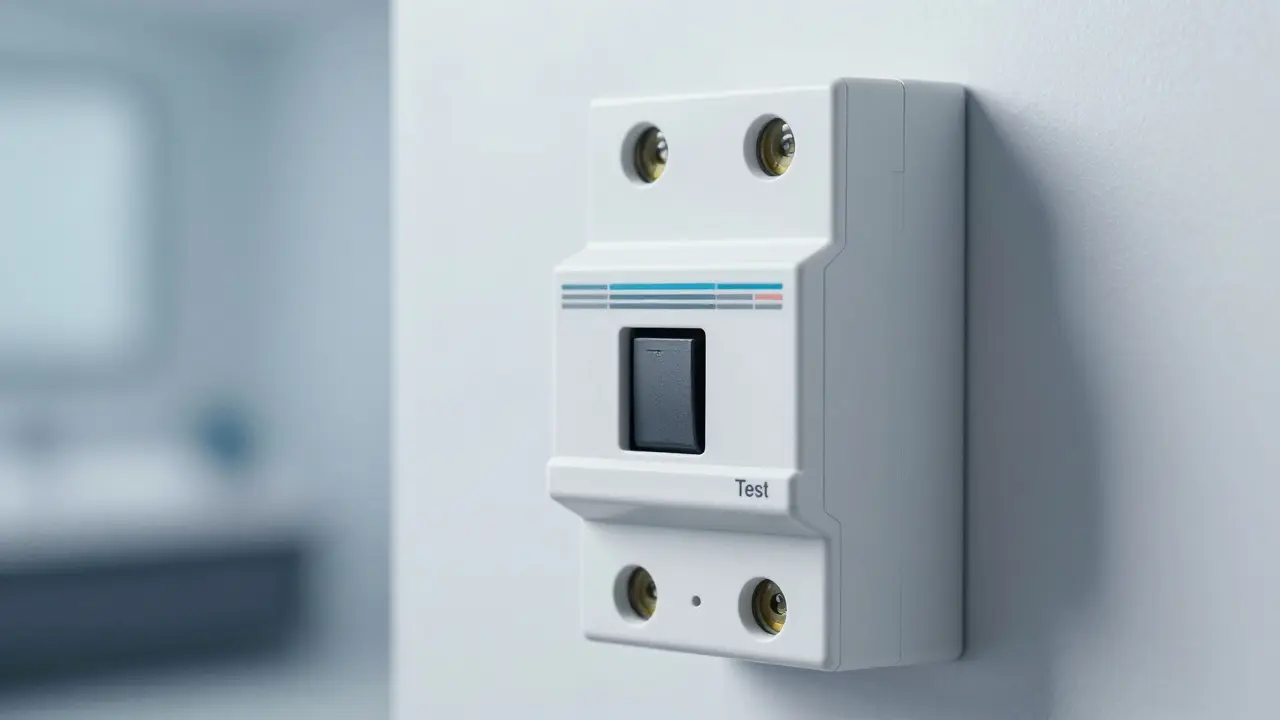

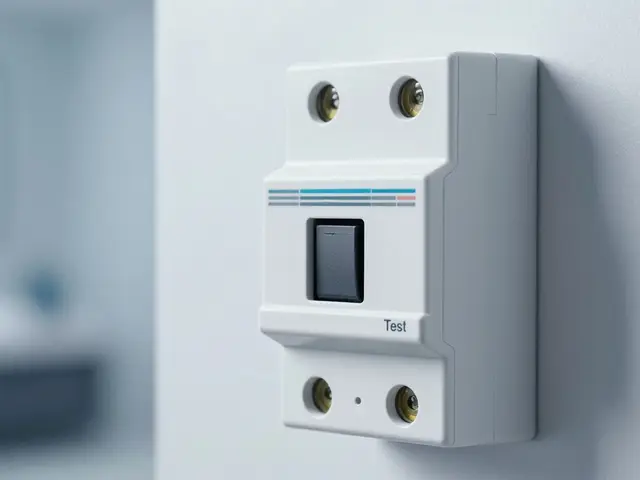

Ein weiterer Punkt ist die regelmäßige Wartung. Ein FI-Schalter kann über die Jahre „verkleben“ oder durch Alterung seine Funktion verlieren. Testen Sie die Einrichtung mindestens einmal im Quartal über die kleine Test-Taste am Gerät. Wenn der Schalter nicht sofort auslöst, muss die Komponente sofort ausgetauscht werden.
Darf ich eine normale Steckdose im Bad verwenden, wenn sie weit weg von der Dusche ist?
Nein, in Feuchträumen müssen Steckdosen grundsätzlich mindestens die Schutzart IP44 aufweisen, unabhängig von der Entfernung zur Dusche, sofern sie sich in Zone 3 befinden. Zudem muss die Zuleitung zwingend über einen FI-Schalter mit maximal 30 mA abgesichert sein.
Was ist der Unterschied zwischen einem FI-Schalter und einer normalen Sicherung?
Eine normale Sicherung (Leitungsschutzschalter) schützt die Kabel vor Überhitzung und Brand, wenn zu viele Geräte gleichzeitig laufen. Ein FI-Schalter hingegen schützt Menschen vor Stromschlägen, indem er winzige Stromlecks erkennt, die durch eine defekte Isolierung oder einen Körperkontakt entstehen.
Warum wird IP65 in Zone 2 verlangt?
In Zone 2 ist die Wahrscheinlichkeit von direktem Strahlwasser (z.B. beim Reinigen der Wanne oder durch starke Spritzer) deutlich höher als in Zone 3. IP65 bietet einen vollständigen Schutz gegen Staub und Schutz gegen Strahlwasser aus einer Düse, was die Betriebssicherheit massiv erhöht.
Kann ich den FI-Schalter selbst installieren?
Davon ist dringend abzuraten. Elektroinstallationen in Feuchträumen unterliegen extrem strengen Sicherheitsnormen. Fehler bei der Montage können im schlimmsten Fall tödlich enden. Diese Arbeiten dürfen ausschließlich von einer qualifizierten Elektrofachkraft durchgeführt werden.
Was passiert, wenn mein FI-Schalter ständig auslöst?
Das deutet meist auf einen Defekt an einem angeschlossenen Gerät hin (z.B. ein feuchter Toaster oder eine defekte Waschmaschine) oder auf eine beschädigte Isolierung in der Wand. Stecken Sie alle Geräte aus und schalten Sie den FI wieder ein. Wenn er immer noch auslöst, liegt ein Problem an der festen Installation vor, das ein Elektriker prüfen muss.
