Stellen Sie sich vor, der Putz ist frisch aufgetragen, die Fliesen liegen schon bereit, und plötzlich tropft es aus der Wand. Ein Wasserschaden durch falsche Planung ist nicht nur teuer - er kann Ihre Versicherung lehren lassen, dass sie nicht zahlt. Die Installation von Trinkwasserleitungen ist ein kritischer Bestandteil jeder Haussanierung oder Neuinstallation, der strikte hygienische und technische Regeln erfordert. In Deutschland gibt es keine "Gefühlssache", sondern klare Vorschriften. Wer hier spart oder improvisiert, riskiert gesundheitliche Gefahren durch Legionellen und massive finanzielle Schäden.
Diese Anleitung zeigt Ihnen, wie Sie Wasserleitungen richtig planen und verlegen. Wir gehen von den aktuellen Standards des Deutschen Vereins des Gas- und Wasserfaches (DVGW) aus und erklären, warum die Position Ihrer Rohre entscheidend für Hygiene und Komfort ist. Egal ob Aufputz, Unterputz oder die moderne Vorwandtechnik - die Prinzipien bleiben gleich.
Warum Planung mehr als Skizzen bedeutet
Viele denken, eine Wasserleitung zu verlegen sei einfach: Rohr nehmen, biegen, anschließen. Doch Dipl.-Ing. Thomas Müller vom DVGW warnt davor: Eine fehlerhafte Planung verursacht 78% aller späteren Wasserschäden in Wohngebäuden. Der Grund? Man übersieht oft die komplexen Zusammenhänge zwischen Warmwasser, Kaltwasser und Abwasser.
Bevor ein einziges Rohr geschnitten wird, brauchen Sie einen detaillierten Verlegeplan. Dieser Plan muss alle Entnahmestellen (Hähne, Dusche, Waschmaschine) exakt vermessen sein. Rechnen Sie dabei immer mit einem Verschnitt von 10-15 % bei den Rohren. Warum? Weil gerade Winkel und kurze Wege zwar ideal sind, aber in der Praxis oft kleine Anpassungen nötig sind, um hinter bestehenden Strukturen hindurchzukommen.
Ein moderner Ansatz ist die Nutzung von Planungssoftware, wie sie Hersteller wie Viega oder Geberit seit 2023 anbieten. Diese Tools berechnen automatisch die optimale Rohrführung und helfen, Materialmengen präzise zu kalkulieren. Für Heimwerker reicht jedoch oft ein sauberes Maßband und ein Blatt Papier, solange man die goldenen Regeln beachtet:
- Kürzester Weg: Leitungen sollten senkrecht und rechtwinklig zur Wand verlaufen. Das reduziert nicht nur den Materialverbrauch, sondern auch den Wasserverlust um bis zu 15 %, da weniger stehendes Wasser in langen Schlaufen steht.
- Etagenverteiler nutzen: Statt einer großen Hauptleitung, die das ganze Haus durchzieht, führen Sie Leitungen separat von einem Verteiler pro Etage zu den einzelnen Zapfstellen. Das optimiert den Druck und macht Reparaturen einfacher.
- Höhen beachten: Absperrventile sollten standardmäßig in einer Höhe von 60 cm über dem Boden installiert werden, mit einem Abstand von 15-20 cm zueinander, damit sie gut erreichbar sind.
Die heilige Dreifaltigkeit der Abstandsregeln
Das Herzstück jeder sicheren Installation sind die Abstände. Hier geht es nicht um Ästhetik, sondern um Physik und Hygiene. Wenn Warmwasser an Kaltwasser vorbeizieht, erwärmt sich das kalte Wasser unnötig. Wenn Trinkwasser zu nah an Abwasser liegt, drohen Kontaminationen durch Undichtigkeiten.
Die aktuellen Vorgaben basieren auf dem DVGW-Arbeitsblatt W 557 (Ausgabe März 2022). Halten Sie sich daran, sonst drohen Probleme mit der Versicherung. Der Gesamtverband der Deutschen Versicherungswirtschaft (GDV) hat in seiner Mitteilung Nr. 17/2023 klargestellt: Bei Verstößen gegen diese Normen entfällt oft die Deckung bei Wasserschäden.
| Szenario | Mindestabstand | Begründung / Hinweis |
|---|---|---|
| Warm- zu Kaltwasser (horizontal) | 10 cm (mit Isolierung), 20 cm (ohne) | Verhindert Erwärmung des Kaltwassers. Warmwasser muss über Kaltwasser laufen. |
| Trinkwasser zu Abwasser (in der Wand) | 20 cm | Abwasser muss über Trinkwasser liegen. Nie parallel auf gleicher Höhe ohne Trennwand. |
| Trinkwasser zu Abwasser (Erdverlegung) | 1,00 m horizontal | Falls Kreuzung unvermeidbar: 40 cm vertikal, Trinkwasser darüber. |
| Rohr zu Elektroinstallationskanal | 5 cm | Vermeidet mechanische Beschädigungen beim Bohren. |

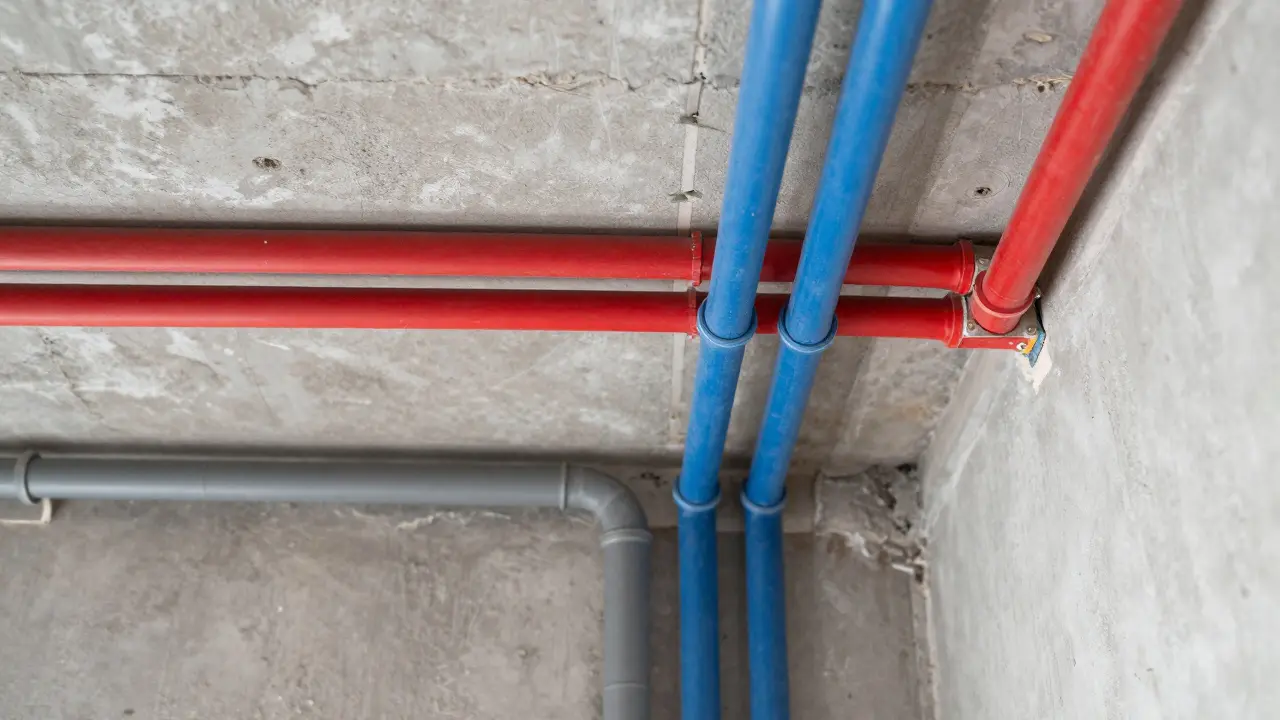

Achten Sie besonders darauf, dass Warmwasserleitungen bei horizontaler Verlegung stets über den Kaltwasserleitungen positioniert sind. Die Wärme steigt nach oben; wenn das kalte Rohr darüber liegt, kühlt es das warme ab (Energieverlust) und erwärmt das kalte selbst (Hygienerisiko).
Welche Verlegeart passt zu Ihrem Haus?
Es gibt drei Hauptmethoden, Rohre im Haus zu verstecken oder sichtbar zu machen. Jede hat ihre Vor- und Nachteile, was Kosten, Aufwand und Wartbarkeit betrifft.
1. Aufputz-Installation
Die Rohre werden mit Rohrschellen direkt an der Wandoberfläche befestigt. Das ist die schnellste Methode und schont die Bausubstanz, da kein Stemmen nötig ist. Allerdings bleibt jedes Loch oder jede Schelle sichtbar. Laut haus.de (2023) müssen hier alle 80-100 cm Befestigungspunkte gesetzt werden, damit die Rohre nicht wackeln. Ideal für Keller, Garagen oder Industriearchitektur-Look im Wohnzimmer.
2. Unterputz-Installation
Der Klassiker. Hier werden Nuten in die Mauer gestemmt. Dafür benötigen Sie einen Abbruchhammer oder besser eine Mauernutfräse. Die Nuten müssen ca. 40-60 mm tief und 30-40 mm breit sein. Wichtig: Der spätere Putz muss mindestens 15 mm dick sein, um Risse zu vermeiden. Der Nachteil? Ist etwas kaputt, müssen Sie wieder stemmen. Eine Studie der TU München (2024) prognostiziert, dass dieser Marktanteil bis 2030 auf unter 40 % sinken wird, genau wegen dieses Wartungsaufwands.

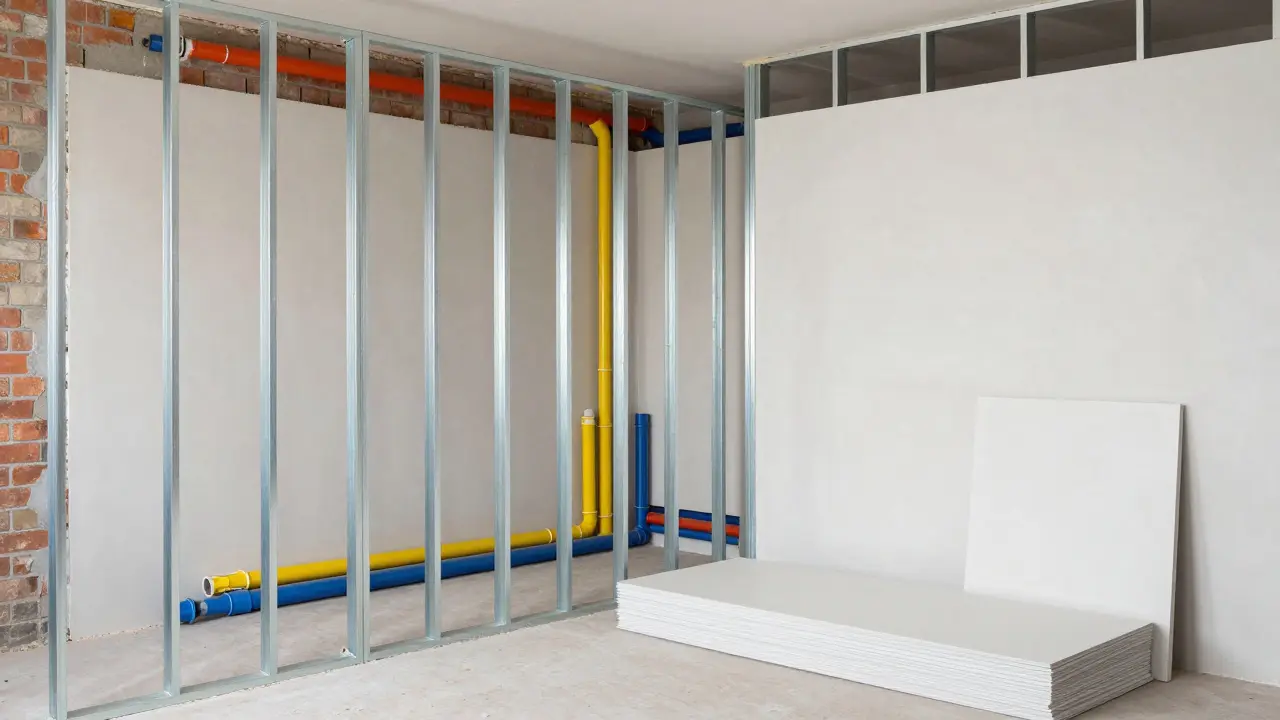

3. Vorwand-Installation (Der Trend)
Hier bauen Sie ein Metallständerwerk vor die bestehende Wand und verkleiden es mit Trockenbauplatten. Alle Leitungen hängen frei dahinter. diybook.de (2024) beschreibt dies als besonders wartungsfreundlich. Sie können jederzeit zugreifen, ohne die Wand zu zerstören. Zudem lässt sich so leichter isolieren. Die TU München rechnet bis 2027 mit einer Verdopplung dieser Technik. Sie ist teurer in der Montage (Material für Ständerwerk), spart aber langfristig Ärger.
Materialwahl: Durchmesser und Rohrarten
Nicht jedes Rohr ist für jeden Zweck geeignet. Für die Hauptzuleitung ins Haus nutzt man meist Kupfer oder PE-Xc (vernetztes Polyethylen). Im Hausinneren dominieren heute Kunststoffrohre wie PPR oder Multischichtrohre, weil sie korrosionsfrei sind und leicht zu verpressen sind.
Die Dimensionierung ist entscheidend für den Druck:
- Hauptleitungen: Typischerweise 20-25 mm Durchmesser. Sie tragen das gesamte Volumen.
- Anschlussleitungen: Zu einzelnen Armaturen reichen 12-16 mm. Alles größer ist Geldverschwendung und führt zu längeren Füllzeiten (mehr stehendes Wasser).
Ein aktueller Diskussionspunkt sind Kupferrohre mit antimikrobieller Beschichtung. Ein Gutachten des Bundesministeriums für Gesundheit (BMG) vom November 2023 zeigte, dass diese Biofilmbildung um 63 % reduzieren können. Allerdings erhöhen sie die Anforderungen an die Erdung, was viele Installateure noch skeptisch macht.
Praxis: So führen Sie die Druckprüfung korrekt durch
Bevor Sie die Wände verschließen oder verputzen, kommt der wichtigste Schritt: Die Druckprüfung. Ohne sie bauen Sie ein Risiko ein, das Sie nie finden werden, bis es tropft.
- System schließen: Schließen Sie alle offenen Enden mit Blindstopfen ab.
- Druck aufbauen: Pumpen Sie das System mit Luft oder Wasser auf. Der Prüfdruck muss mindestens das 1,5-fache des normalen Betriebsdrucks betragen. Bei einem typischen Hausnetz mit 8 bar Betriebsdruck also 12 bar Prüfdruck (gemäß DVGW W 551).
- Haltezeit: Halten Sie diesen Druck für mindestens 30 Minuten konstant.
- Prüfen: Gehen Sie jede Verbindung ab. Tropft es? Sinkt der Druckmesswert?
haus.de (2023) dokumentiert erschreckende Zahlen: 65 % der selbst installierten Leitungen von Laien fallen bei dieser ersten Prüfung durch. Häufigste Ursache? Ungenügend abgefasste Rohrenden oder Schneidefehler von mehr als 2 mm. Nutzen Sie daher immer einen professionellen Rohrschneider und fassen Sie die Enden sorgfältig ab, bevor Sie Fittings montieren.
Rechtliches und Dokumentation: Nicht unterschätzen
Die Trinkwasserverordnung (TrinkwV) in ihrer Fassung vom 1. März 2021 stellt hohe Hürchen auf. Sie verpflichtet dazu, alle Installationen zu dokumentieren. Diese Unterlagen müssen Sie mindestens 30 Jahre aufbewahren. Was gehört dazu?
- Zeichnungen der Leitungsverläufe
- Materiallisten (Typen der Rohre und Fittings)
- Protokoll der Druckprüfung
- Beweis der fachgerechten Ausführung (oft durch einen Meisterbetrieb)
Achtung: Der Anschluss an den öffentlichen Wasserzähler darf ausschließlich von einem zertifizierten Fachbetrieb vorgenommen werden. Das ist gesetzlich vorgeschrieben. Auch die Erdung von Metallrohren ist laut VDE 0100-701:2018 Abschnitt 701.414.4.2 zwingend erforderlich, um elektrolytische Korrosion zu verhindern. Ignorieren Sie das, und Ihre Rohre rosten von innen heraus.
Fazit: Sicherheit vor Schnelligkeit
Die Installation von Wasserleitungen ist kein Projekt für den schnellen Wochenendausflug. Es geht um die Gesundheit Ihrer Familie und den Schutz Ihres Eigentums. Indem Sie die DVGW-Normen W 557 und W 551 einhalten, die richtigen Abstände wahren und vor allem die Druckprüfung ernst nehmen, schaffen Sie eine Anlage, die Jahrzehnte hält. Zögern Sie nicht, bei Unsicherheiten einen Fachmann hinzuzuziehen - insbesondere beim Zähleranschluss und der Erdung. Ein guter Plan am Anfang erspart Ihnen Tränen und Hochwasser am Ende.
Darf ich Wasserleitungen selbst verlegen?
Ja, Sie dürfen die Innentrocknung und Verlegung der Rohre im Haus selbst durchführen. Der eigentliche Anschluss an den öffentlichen Wasserzähler und die Hauptzuleitung muss jedoch von einem zertifizierten Fachbetrieb erfolgen, um die gesetzlichen Auflagen der Trinkwasserverordnung und der Versorger zu erfüllen.
Wie weit müssen Wasserleitungen von Abwasser entfernt sein?
In der Wand müssen mindestens 20 cm Abstand eingehalten werden, wobei die Abwasserleitung über der Trinkwasserleitung liegen muss. Bei der Verlegung im Erdreich beträgt der Mindestabstand 1 Meter horizontal. Bei einer unvermeidbaren Kreuzung im Boden muss die Trinkwasserleitung mindestens 40 cm höher liegen als die Abwasserleitung.
Was passiert, wenn ich die DVGW-Vorschriften ignoriere?
Bei Verstößen gegen die DVGW-Arbeitsblätter (wie W 557) kann die Hausrat- oder Gebäudeversicherung die Leistung verweigern, falls ein Wasserschaden entsteht. Zudem besteht das Risiko von Gesundheitsgefährdungen durch kontaminiertes Trinkwasser oder Legionellenbildung aufgrund falscher Temperaturen.
Ist Vorwandinstallation besser als Unterputz?
Für die Zukunft ja. Vorwandinstallationen sind deutlich wartungsfreundlicher, da alle Leitungen zugänglich bleiben, ohne die Wand zerstören zu müssen. Studien zeigen einen steigenden Trend hin zu dieser Methode, obwohl sie initial mehr Materialkosten (Trockenbau) verursacht als das reine Stemmen in Unterputzwänden.
Wie lange muss ich die Installationsunterlagen aufbewahren?
Gemäß der Trinkwasserverordnung (TrinkwV) müssen Sie die Dokumentation Ihrer Trinkwasserinstallation, einschließlich Zeichnungen und Prüfprotokollen, mindestens 30 Jahre lang aufbewahren. Dies dient der Nachvollziehbarkeit für zukünftige Wartungen oder Sanierungen.
