Stellen Sie sich vor, der Estrich ist bereits gegossen, als der Elektriker feststellt, dass seine Leerrohre genau dort verlaufen, wo die Fußbodenheizungsschleifen liegen sollen. Oder der Installateur muss eine Wand aufstemmen, weil er nicht wusste, dass dort ein tragender Stahlträger versteckt ist. Diese Szenarien sind keine Horrorfilme, sondern bitterer Alltag bei Schnittstellenplanung in Bestandsgebäuden. Wenn Sie sanieren, kämpfen Sie nicht nur gegen alte Rohre oder schlechte Dämmung, sondern vor allem gegen das Chaos zwischen den Gewerken.
Der Unterschied zum Neubau ist brutal: Beim Neubau planen Sie auf einem leeren Blatt Papier. Im Bestand müssen Sie in einen existierenden Organismus eingreifen, dessen innere Organe oft unvollständig dokumentiert oder schlichtweg falsch kartiert sind. Die gute Nachricht? Mit einer strukturierten Vorgehensweise lassen sich teure Nachbesserungen vermeiden. Die schlechte? Ohne sie zahlen Sie drauf. Hier erfahren Sie, wie Sie die Zusammenarbeit von Heizung, Elektro und Sanitär so steuern, dass Ihr Budget hält und die Bauzeit nicht explodiert.
Warum der Bestand anders tickt als der Neubau
In der Neubauplanung greifen Normen wie DIN 18560 für Estriche oder die VDE-Vorschriften nahtlos ineinander. Alles ist neu, alles ist messbar. Im Bestand sieht das anders aus. Oft fehlen Pläne komplett, oder sie stammen aus den 1970ern und entsprechen nicht mehr der Realität. Ein klassisches Problem: Der Architekt plant eine neue Wärmepumpe mit niedriger Vorlauftemperatur, aber die bestehenden Heizkörper sind zu groß dimensioniert oder die Fensterdichtung lässt zu viel Wärme entweichen.
Laut einer Studie der Hochschule München aus dem Jahr 2023 führen fehlende oder ungenaue Bestandsunterlagen in 68 Prozent der Sanierungsprojekte zu Planungsfehlern. Das klingt abstrakt, bis man es beziffert. Dr. Hans-Jürgen Kretschmer vom Bundesverband Flächenheizungen und Flächenkühlungen e.V. (BFF) warnte bereits 2023 auf der ISH, dass mindestens 70 Prozent aller Probleme bei Flächenheizungen im Bestand auf mangelnde Schnittstellenkoordination zurückzuführen sind. Es geht hier nicht um Schuldzuweisungen, sondern um physikalische und logistische Konflikte, die rechtzeitig erkannt werden müssen.
Die kritischen Berührungspunkte der Gewerke
Um Konflikte zu lösen, müssen Sie wissen, wo sie entstehen. Die drei Hauptakteure - Heizung, Elektro und Sanitär - teilen sich denselben Raum, wollen aber unterschiedliche Dinge. Hier sind die typischen Reibungspunkte:

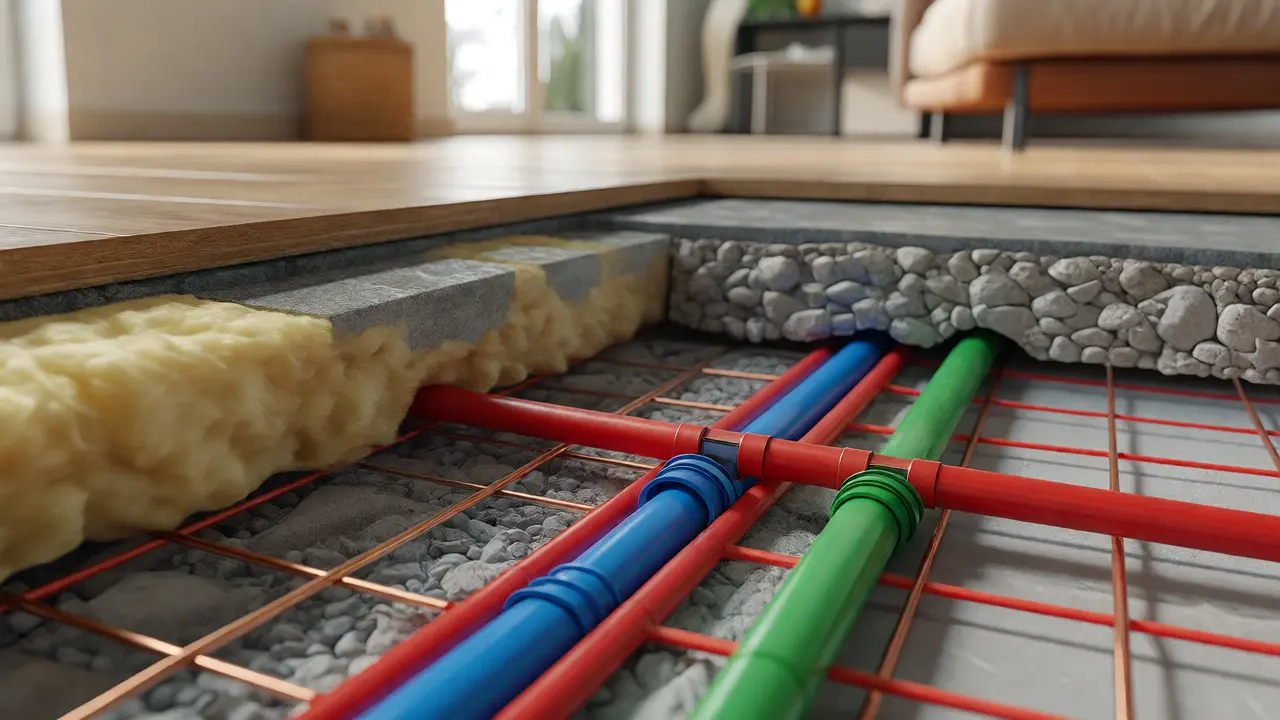

- Fußbodenaufbau: Dies ist der häufigste Streitpunkt. Die Heizung braucht Platz für Rohre und ggf. Noppenplatten. Der Estrichleger braucht eine definierte Höhe für seinen Ausgleich. Der Bodenleger braucht eine ebene Fläche. Und der Elektriker will seine Kabelkanäle unter dem Estrich oder in der Randzone unterbringen. Wer zuerst kommt, mahlt zuerst - wenn nicht vorher geklärt wurde, wer wann was macht.
- Wanddurchführungen: Wo bohren wir? Wenn der Installateur Wasserleitungen durch eine Wand führt, darf dort kein Stromkabel verlaufen, das später angebohrt wird. Im Bestand sind diese Wege oft schon belegt.
- Technikraum-Koordination: In Altbauten sind Technikräume oft winzig. Eine moderne Wärmepumpe, ein Pufferspeicher, die Warmwasserbereitung und die Verteiler für die Fußbodenheizung müssen dort unterkommen. Dazu kommen noch die elektrischen Anschlüsse und Steuerleitungen. Da fehlt oft der Platz für Wartungsklappen.
Ein konkretes Beispiel aus der Praxis zeigt das Ausmaß des Problems. Auf dem Forum heizung.de berichtete ein Nutzer im März 2024 über die Sanierung eines Altbaus aus den 1950ern. Dort waren die Elektrokabelkanäle bereits im alten Estrich verlegt. Als die neue Fußbodenheizung installiert werden sollte, kollidierten die neuen Rohrschleifen mit den alten Kanälen. Das Ergebnis: Massive Verlegeprobleme, zusätzliche Aufbauhöhen und deutlich höhere Kosten, weil der Bodenbelag angepasst werden musste.
Prozessablauf: So gelingt die Koordination
Die ZVSHK (Zentralverband Sanitär Heizung Klima) betont in ihren Arbeitshilfen, dass die Schnittstellenkoordination nicht der juristischen Absicherung dient, sondern der Vermeidung von Problemen. Der Schlüssel liegt in der frühen Einbindung aller Beteiligten. Warten Sie nicht, bis die Handwerker auf der Baustelle stehen und sich anschreien.
- Bestandsaufnahme mit Technologie: Nutzen Sie 3D-Scans, wenn möglich. Selbst einfache Lasermessungen helfen, Deckenhöhen und Schrägen exakt zu erfassen. Gehen Sie davon aus, dass alte Pläne lügen.
- Gemeinsamer Kick-off: Holen Sie Architekt, Fachplaner, Elektriker, SHK-Meister, Estrichleger und Bodenleger an einen Tisch. Ja, auch die Subunternehmer. Klären Sie hier die Reihenfolge der Arbeiten.
- Erstellung eines Schnittstellenplans: Dokumentieren Sie schriftlich, wer welche Aufgabe hat und wann sie erledigt sein muss. Definieren Sie Übergabepunkte. Zum Beispiel: "Heizer meldet Rohrverlegung abgeschlossen", bevor "Estrichleger beginnt".
- Hydraulische und elektrische Abstimmung: Passen die Pumpenleistungen zur Rohrreibung? Sind die Stromkreise für die neue Wärmepumpe stark genug? Muss der Zählerschrank erweitert werden?
Dieser Prozess erfordert Zeit. Eine Umfrage des ZVSHK aus 2023 ergab, dass Planer etwa 120 Stunden Schulungsaufwand benötigen, um Schnittstellenplanung im Bestand kompetent durchzuführen. Aber dieser Aufwand zahlt sich aus. Die Firma Thermoservice GmbH dokumentierte 2024 einen Fall, in dem durch frühzeitige Koordination die Sanierungszeit um 23 Prozent verkürzt und die Gesamtkosten um 18.500 Euro gesenkt wurden.
Technische Details, die oft vergessen werden
Es gibt spezifische technische Parameter, die über das reine "Wo verlaufe ich das Rohr?" hinausgehen. Besonders kritisch ist die Auslegungsvorlauftemperatur bei der Kombination von Wärmepumpen und bestehenden Heizflächen. Wenn Sie eine Wärmepumpe installieren, sinkt die Vorlauftemperatur oft auf 35-45 Grad Celsius. Viele alte Radiatoren sind aber für 70 Grad ausgelegt. Entweder tauschen Sie die Heizkörper (was teuer ist und Platz braucht) oder Sie installieren eine Fußbodenheizung (was den Bodenaufbau verändert).
Hier greift die Norm DIN 18560-2 für Estriche im Innenbereich. Sie regelt nicht nur die Dicke, sondern auch die Fugenplanung. Bei Flächenheizungen muss der Fugenplan in enger Abstimmung mit Heizungsbauer, Estrichleger und Bodenleger erstellt werden. Ignorieren Sie das, riskieren Sie Risse im Estrich oder Ablösungen des Bodenbelags.
Auch die Hydraulik spielt eine Rolle. Berechnen Sie den Volumeninhalt der Rohrleitungsanlage genau. Im Bestand sind Leitungen oft länger und komplexer als im Neubau. Das beeinflusst die Dimensionierung des Ausdehnungsgefäßes und der Umwälzpumpe. Eine zu kleine Pumpe führt zu Geräuschen und schlechter Wärmeabgabe; eine zu große verschwendet Strom.
Budgetierung und Risikomanagement
Wie viel kostet diese Koordination? Viele Bauherren scheuen die Kosten für einen Fachplaner oder BIM-Koordinator. Doch betrachten Sie die Alternativen. Laut ift Institut für Technologieberatung steigt der Bedarf an professioneller Schnittstellenplanung jährlich um durchschnittlich 15 Prozent. Warum? Weil die Komplexität zunimmt.
| Aspekt | Ohne aktive Koordination | Mit strukturierter Schnittstellenplanung |
|---|---|---|
| Planungskosten | Gering (nur Grundlagenermittlung) | Mittel bis Hoch (Fachplanung, Scans) |
| Bauverzögerungen | Hoch (typisch 2-4 Wochen Stillstand) | Gering (klare Meilensteine) |
| Nachträge | Sehr hoch (oft 10-15 % der Bausumme) | Gering (< 5 % der Bausumme) |
| Qualität der Anlage | Risiko von Ineffizienz | Optimale Systemleistung |
Prof. Dr. Markus Bölte von der TU München weist jedoch darauf hin, dass viele Richtlinien primär für Neubauten entwickelt wurden und im Bestand an ihre Grenzen stoßen. Seien Sie also realistisch: Perfektion ist im Altbau selten erreichbar. Setzen Sie Prioritäten. Was ist technisch machbar? Was ist wirtschaftlich sinnvoll?
Digitalisierung als Helfer
Die Zukunft der Schnittstellenplanung liegt in der Digitalisierung. BIM (Building Information Modeling) ist im Bestand schwieriger umzusetzen als im Neubau, da die Datenerfassung aufwendiger ist. Dennoch nutzen bereits 42 Prozent der Planungsbüros laut ift-Studie 2024 BIM-basierte Ansätze. Durch digitale Zwillinge können Sie Konflikte virtuell erkennen, bevor der erste Hammer fällt.
Zukünftig werden KI-gestützte Systeme helfen, Konflikte automatisch zu erkennen. Stellen Sie sich vor, Sie laden die Scan-Daten hoch, und die Software sagt Ihnen: "Achtung, das geplante Abgasrohr kollidiert mit dem Lichtschalter." Solche Tools sind im Kommen, ersetzen aber nicht das menschliche Gespräch. Denn am Ende steht immer noch der Handwerker, der sagen muss: "Das passt so nicht in meine Werkstatt."
Checkliste für Ihre nächste Sanierung
Bevor Sie den Vertrag unterschreiben, prüfen Sie folgende Punkte:
- Ist ein gemeinsamer Ortstermin mit allen Gewerken geplant?
- Werden Bestandspläne aktualisiert oder neu erstellt?
- Ist der Bodenaufbau (Dicke, Material) schriftlich fixiert?
- Sind die elektrischen Lasten für die neue Heiztechnik geprüft?
- Gibt es einen klaren Zeitplan für die Übergabe der Arbeitsbereiche?
Wenn Sie diese Fragen mit "Ja" beantworten können, sind Sie auf einem guten Weg. Wenn nicht, investieren Sie lieber jetzt in Planung, als später in Anwälte.
Was kostet eine professionelle Schnittstellenplanung im Bestand?
Die Kosten variieren je nach Gebäudegröße und Komplexität. Für ein Einfamilienhaus sollten Sie mit 2.000 bis 5.000 Euro für eine umfassende Fachplanung inklusive Bestandsaufnahme rechnen. Diese Investition kann jedoch Nachträge in Höhe von 10.000 Euro und mehr verhindern, indem Konflikte vor Baubeginn gelöst werden.
Muss ich bei einer Wärmepumpe immer den Boden aufreißen?
Nicht zwingend, aber oft ist es die effizienteste Lösung. Wenn die bestehenden Heizkörper zu klein für die niedrige Vorlauftemperatur der Wärmepumpe sind, haben Sie zwei Optionen: Große Heizkörper tauschen oder eine Flächenheizung im Boden ergänzen. Letzteres erfordert eine genaue Schnittstellenplanung bezüglich der Aufbauhöhe, damit Türen und Treppen weiterhin passen.
Wer haftet, wenn die Koordination fehlschlägt?
Im deutschen Baurecht haftet grundsätzlich jeder Handwerker für sein Gewerk. Wenn jedoch der Architekt oder Fachplaner die Schnittstellen nicht klar definiert hat, kann eine Mithaftung entstehen. Deshalb ist ein schriftlicher Schnittstellenplan wichtig. Er dient als Beweis dafür, dass die Verantwortung klar verteilt war. Ohne diesen Plan tragen oft alle Parteien anteilig die Kosten für Fehler.
Wie lange dauert die Phase der Schnittstellenplanung?
Rechnen Sie mit 4 bis 8 Wochen zusätzlich zur reinen Ausführungsplanung. Diese Zeit umfasst die Bestandsaufnahme, mehrere Koordinationsgespräche und die Erstellung der detaillierten Pläne. Versuchen Sie nicht, diese Phase zu komprimieren, denn "schnell geplant" bedeutet im Bestand oft "langsam gebaut".
Kann ich die Koordination selbst übernehmen?
Bei kleinen Projekten ja, wenn Sie technisches Verständnis mitbringen. Bei größeren Sanierungen mit Wärmepumpe und Fußbodenheizung ist es ratsam, einen unabhängigen Fachplaner oder einen Generalübernehmer einzuschalten. Studien zeigen, dass nur 38 Prozent der Heizungsbauer über ausreichende Kenntnisse in der Schnittstellenkoordination mit Elektro- und Sanitärplanern verfügen.
